Vi siete mai chiesti come si ottengono quegli spettacolari giochi di luce e quegli effetti luminosi perfettamente sincronizzati? La risposta sta nel controllo dell'illuminazione DMX (Digital Multiplex Signal). Ma cos'è esattamente il DMX?
- Il DMX è un protocollo standardizzato che ha rivoluzionato il modo di controllare le luci.
- Comunemente utilizzato per l'illuminazione di palcoscenici, spettacoli di luce architettonici e collegamenti per l'illuminazione di performance, ecc.
Definizione di DMX
DMX è l'acronimo di DMX512, DMX512 (Digital Multiplex 512) è un protocollo di comunicazione digitale utilizzato per il controllo dell'illuminazione da palcoscenico, dell'illuminazione architetturale e degli effetti speciali. Standardizza la comunicazione tra le console di illuminazione e gli apparecchi, consentendo una progettazione precisa e creativa.
- Il DMX è come un telecomando principale, in grado di comandare simultaneamente molti "canali" (dispositivi).
- "512" rappresenta la capacità di un singolo segnale DMX di controllare 512 canali contemporaneamente.
Che cos'è l'illuminazione DMX?
Il DMX è un sistema di comunicazione digitale che consente di controllare diversi parametri di illuminazione. Che cosa significa per voi? Significa che avete la possibilità di personalizzare e coordinare i colori, le intensità e gli schemi delle vostre luci con facilità.
I canali DMX sono gli elementi chiave di questo sistema. Ogni canale rappresenta un attributo specifico della luce, come il colore (rosso, verde, blu per le luci RGB), il livello di regolazione o l'effetto strobo. Manipolando questi canali, è possibile creare una vasta gamma di scenari di illuminazione.
Per esempio, con un proiettore RGB, diverse combinazioni di valori assegnati ai canali rosso, verde e blu possono produrre innumerevoli colori. E non si limita solo ai colori; il DMX controlla anche la velocità e la sequenza dei cambiamenti, offrendo display luminosi dinamici e coinvolgenti.
Parametri di controllo DMX
Per implementare il controllo DMX, sono necessari alcuni componenti essenziali. Il primo e più importante è il controller DMX. È il cervello dell'operazione, che invia i segnali digitali che indicano alle luci cosa fare.
Le luci controllate da DMX, siano esse a LED o tradizionali, sono progettate per ricevere e rispondere a questi segnali. Queste luci sono dotate di circuiti integrati che interpretano i dati DMX e regolano le loro prestazioni di conseguenza.
Un altro aspetto importante è il cablaggio che collega il controller alle luci. Cavi di qualità assicurano una trasmissione stabile e priva di interferenze del segnale DMX, impedendo eventuali errori nelle prestazioni dell'illuminazione.
Parametro | Descrizione | Esempio di valore |
---|---|---|
Numero di canali | Il numero di parametri indipendenti che possono essere controllati nel sistema DMX, come il colore o la luminosità. | In genere 512 |
Frequenza di aggiornamento dei dati | La frequenza con cui il controllore aggiorna e invia i segnali influenza la fluidità dei cambiamenti di illuminazione. | Circa 20-40 volte al secondo |
Distanza di trasmissione | La distanza massima su cui i segnali DMX possono essere trasmessi efficacemente. | Circa 300 metri senza amplificatore di segnale |
Velocità di trasmissione | La velocità di trasmissione dati fissa del protocollo DMX. | 250 kbps |
Formato del segnale | Lo standard elettrico utilizzato per la comunicazione DMX. | RS-485 |
Tipo di connettore | I connettori fisici comunemente utilizzati per i dispositivi DMX. | XLR a 3 o 5 pin |
I vantaggi del controllo dell'illuminazione DMX
I vantaggi dell'illuminazione DMX sono numerosi. Uno dei vantaggi più significativi è il livello di precisione e flessibilità che offre. È possibile creare effetti di luce complessi e unici, prima impossibili o molto difficili da ottenere con i metodi di controllo tradizionali.
L'efficienza energetica è un altro vantaggio. Grazie al DMX, è possibile controllare con precisione l'intensità e la durata dell'emissione luminosa, riducendo il consumo di energia non necessario e risparmiando sui costi dell'elettricità.
Il DMX consente anche il controllo centralizzato, permettendo di gestire più luci da un'unica postazione. Ciò è particolarmente utile nelle installazioni su larga scala, come palcoscenici, eventi o progetti di illuminazione architetturale.
Diversi tipi di luci DMX
Le luci DMX sono in realtà lampade dotate di un'interfaccia di controllo DMX. Possono ricevere segnali DMX attraverso una console o un software per regolare la luminosità, il colore e altri effetti. I tipi più comuni di lampade DMX si dividono principalmente nelle seguenti categorie:
- Fari mobili
- LED PAR in bombole
- Barre e strisce luminose a LED
- Luci per rondelle a parete
- Luci stroboscopiche
- Seguire le luci spot
- Pixel / Luci a matrice
- Luci d'effetto
Tipo | Caratteristiche | Applicazioni |
---|---|---|
Testa mobile | Pan/tilt, zoom, gobos | Concerti, teatri, club |
LED PAR | RGB/RGBW, compatto | Lavaggio del palcoscenico, sfondo |
Barra LED | Lineare, controllo dei pixel | Effetti scenici, wall wash |
Lavaggio a parete | Fascio ampio, colore uniforme | Edificio, fondale del palcoscenico |
Strobo | Flash veloce, oscuramento | Club, concerti |
Segui Spot | Inseguimento manuale, raggio forte | Teatri, eventi |
Pixel/Matrice | Controllo dei singoli pixel | Effetti visivi, schermi LED |
Luci d'effetto | Laser, fumo, fiamme | Spettacoli teatrali, club |
Risoluzione dei problemi e soluzioni per l'illuminazione DMX
La maggior parte dei guasti dell'illuminazione DMX è legata al cablaggio, al codice di indirizzo e alla resistenza dei terminali. I guasti più comuni sono i seguenti:
- L'illuminazione non è controllata: Codice indirizzo impostato in modo errato / Nessun segnale ricevuto
Soluzione: Verificare che l'indirizzo DMX dell'illuminazione corrisponda alle impostazioni del controller; verificare che il cavo DMX sia collegato correttamente. - Alcune luci sono prive di segnale: Il cavo di segnale è allentato o il connettore non fa contatto.
Soluzione: Riposizionare il connettore DMX per verificare che sia saldamente inserito; provare a testare con un altro cavo DMX. - Gli apparecchi di illuminazione sfarfallano in modo casuale: Non sono state aggiunte resistenze di terminazione ai terminali / si utilizza un cavo DMX di bassa qualità.
Soluzione: Aggiungere una resistenza di terminazione da 120Ω alla porta DMX OUT dell'ultimo apparecchio; utilizzare un cavo DMX professionale. - La distanza di trasmissione è troppo lunga: Il segnale si indebolisce oltre i 300 metri.
Soluzione: Installare un amplificatore di segnale DMX; ridurre al minimo la distanza del singolo segmento.
Tendenze future nel controllo dell'illuminazione DMX
I LED sono diventati la fonte di luce principale:
- Alta efficienza energetica e lunga durata: Ideale per i sistemi DMX che richiedono un controllo preciso.
- Forte controllabilità del colore: I LED possono essere dimmerati e utilizzare la miscelazione dei colori RGB o RGBW, creando una ricca varietà di variazioni cromatiche.
- Modularità: I LED possono essere trasformati in piccoli moduli, facilitando la creazione di effetti luminosi complessi con il controllo DMX.
Controllo DMX più intelligente:
- Protocolli di rete Art-Net e sACN: DMX permette a più apparecchi di illuminazione di trasmettere segnali in rete, consentendo il controllo a distanza.
- DMX senza fili: il DMX senza fili riduce la complessità del cablaggio e aumenta la flessibilità.
- Controllo intelligente: In futuro, gli effetti di luce saranno controllati tramite app, touch screen o algoritmi di intelligenza artificiale.
Altri scenari applicativi:
- Illuminazione per spettacoli e palcoscenici: Le luci di scena a LED, le luci par, le luci pixel e altro ancora sono controllate con precisione tramite DMX.
- Illuminazione architetturale e paesaggistica: I wallwasher a LED di grandi dimensioni, le luci lineari e le luci a pixel sono comunemente controllati tramite DMX.

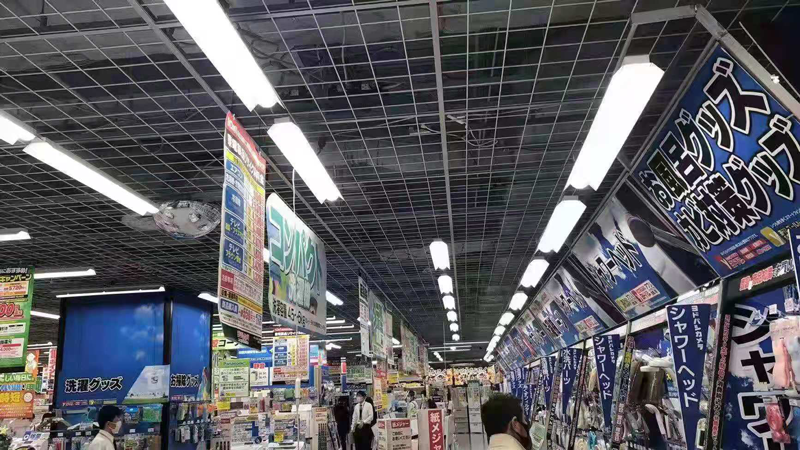

- Spazi commerciali e retail: Dimmerazione e cambio di colore dei LED combinati con il controllo DMX.
Conclusione: Che cos'è il DMX
Il DMX è un protocollo di comunicazione digitale che regola la luminosità, il colore e l'angolazione delle lampade attraverso segnali di controllo, ottenendo cambi di illuminazione sincronizzati e rendendo più emozionanti gli effetti luminosi degli spettacoli teatrali.
Le persone chiedono anche
Che cos'è il protocollo dmx?
Il protocollo DMX è uno standard di comunicazione digitale utilizzato dai controller DMX per controllare gli apparecchi di illuminazione. Il controllore invia i segnali e gli apparecchi di illuminazione li ricevono e li eseguono.
Ad esempio, possono controllare la luminosità, il colore, la posizione e gli effetti speciali delle luci.
In che modo il DMX controlla l'illuminazione?
- Il controller DMX invia un segnale digitale.
- Il segnale viene trasmesso tramite cavi DMX (RS-485) o DMX wireless.
- L'apparecchio di illuminazione riceve il proprio segnale.
- Luci esegue l'azione di controllo corrispondente in base al segnale.
Il DMX può controllare le luci in modalità wireless?
DMX è un sistema di controllo dell'illuminazione senza fili, comunemente noto come DMX wireless. I segnali vengono inviati tramite onde radio, rendendo l'installazione più flessibile e più facile da mantenere ed espandere.
