한국어 LED照明技術は、現代の照明ソリューションにおける革命的な力となっている。従来の照明に比べて大幅な省エネ、優れた明るさ、長寿命を実現したLED（発光ダイオード）ライトは、家庭、産業、屋外環境で広く人気を博している。しかし、LED照明はどのようにして作られるのでしょうか？
LEDライトは何でできているのか？
LED材料には、LEDチップ、蛍光体、基板、ラジエーター、回路基板、電子部品、ハウジング、リフレクター、レンズが含まれる。
光源
LEDの光源はLEDチップで、光を作り出す役割を担っている。チップは基板上に置かれ、蛍光体コーティング（白色LEDの場合）で封止されている。 発光色。
駆動と制御
LEDドライバーは、電流を調整し、LEDチップに適切な電力が供給されるようにする重要な部品です。電源からのAC（交流）を、LEDが動作するのに必要なDC（直流）に変換します。
放熱
過剰な熱は、LEDチップの性能を低下させ、寿命を縮めます。LEDチップから熱を奪い、安全に拡散させるため、LEDライトには通常アルミニウム製のヒートシンクが使用されている。また、熱伝導効率を高めるため、チップとラジエーターの隙間を埋めるサーマルグリスもある。
構造と光学
レンズ／リフレクターは、LED照明でよく使用され、用途に応じて光の分布を制御し、集束させたり拡散させたりします。レンズは通常、ガラスやプラスチックなどの耐久性のある素材で作られており、必要な場所に光を向けることでLEDの性能と効率を高めるように設計されています。
アルミダイキャスト製またはプラスチック製のLEDライト・ハウジングは、すべての部品を一体化し、ライトを保護する。
LEDライトの素材がテーブルを完成させる：
| コンポーネント | 機能 | 共通資料／注意事項 |
|---|---|---|
| LEDチップ（エミッター） | 電気エネルギーを光に変換 | GaN/InGaN/GaAs半導体材料 |
| リン | 青色/紫外LED光を白色または他の色温度に変換する | YAG:Ce、ケイ酸塩系蛍光体；コーティングとして使用 |
| 基板 / PCB | チップの機械的サポートと熱経路 | アルミ基板、銅基板、セラミック基板 |
| ヒートシンク / 熱管理 | 性能と寿命を維持するための熱放散 | アルミ押出/ダイキャスト、銅、サーマルインターフェイス材 |
| ドライバー / 電源 | 主電源をLED用の定電流/定電圧に変換 | IC、コンデンサ、インダクタ; プラスチックまたは金属ハウジングに収められたもの |
| レンズ / 光学系 | 配光とビーム角をコントロール | PMMA（アクリル）、PC（ポリカーボネート）、ガラス |
| 反射鏡／副光学系 | 光の均一性を改善し、ルーメン出力を方向付ける | プラスチック、アルマイト |
| ハウジング / エンクロージャー | 内部部品の保護と取り付け | アルミニウム、スチール、PC/ABSプラスチック、パウダーコートまたはアルマイト仕上げ |
| シール＆ガスケット | 浸入保護と耐振動性を提供 | シリコーン、EPDMゴム、ポリウレタンポッティング |
| コネクターと配線 | ドライバ、LED、電源間の電気的接続 | 銅線、端子台、はんだ接合部、ワイヤーハーネス |
LEDはどのように作られるのか？
LEDの製造工程には、半導体ウェハーの準備から照明製品の最終組み立てまで、複数のステップが含まれる。ここでは、LED照明がどのように製造されるかを概観する。
- 半導体材料の準備
LED製造の最初のステップは半導体材料の準備であり、通常は窒化ガリウム（GaN）またはヒ化ガリウム（GaAs）である。これらの材料を用いて半導体ウェハーを作り、薄い層にスライスする。 - LEDチップ製造
半導体ウェハーはその後、LEDチップを製造するために加工される。その工程には以下が含まれる：
ドーピング：半導体材料に不純物を導入し、ダイオードの機能に不可欠なp型領域とn型領域を形成すること。
エッチング：LEDチップの発光面を形成する。 - リンコーティング
白色LEDの場合、LEDチップに蛍光体コーティングが施される。この蛍光体は、LEDチップから放出される青色光や紫外線を、可視光線の幅広いスペクトル（通常は白色）に変換する。 - コンポーネントの組み立て
LEDチップは基板上に実装され、ドライバー、ヒートシンク、その他の必須部品に接続される。その後、放出される光の分布を制御するためのレンズが追加されます。 - テストと品質管理
組み立て後、各LEDは明るさ、色の正確さ、エネルギー効率などの性能をテストされます。厳格な品質管理措置により、最終製品が必要な基準を満たしていることを保証します。
LED製造設備のプロセスフローとは？
研究開発とデザイン
そのプロセスは研究開発（R&D）から始まり、エンジニアが新しいLED製品を設計し、既存の設計を最適化して性能を向上させる。革新には、半導体材料、LEDチップ設計、放熱技術の進歩が含まれる。
ラボ・リサーチ
研究室では、科学者がLEDチップの材料分析と性能試験を行い、発光効率を最適化し、最高品質の光出力を確保している。その目的は、半導体ウェハーの信頼性を高め、最終的なLED製品の寿命を延ばすことである。
金型・機械製造
この段階では、LED製造工程で使用する金型機械が開発される。LEDの組み立てに必要な半導体ウェハーやその他の部品を製造するために、専用の機械が設計される。
ポリエステル成形機および発泡装置
ポリエステル成形機は、LEDチップを保護材料で封入し、耐湿性を与え、環境要因から保護するために使用されます。この工程は、最終製品の耐久性と信頼性を確保するために不可欠です。

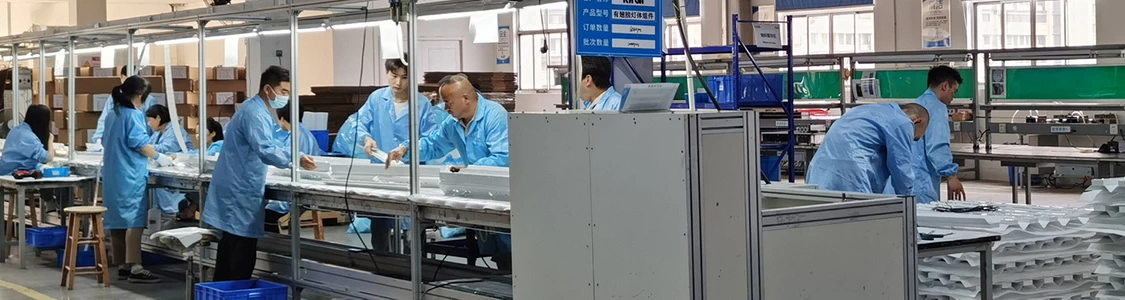

コンポーネント組立
LEDチップは、ヒートシンク、ドライバー、レンズなどの他の部品と慎重に組み立てられる。この工程により、LEDライトが適切に機能し、様々な用途に使用できるようになります。
テストと品質管理
組み立て後、各LEDライトは厳しいテストを受け、性能と安全基準を満たしていることが確認されます。これには以下のテストが含まれる：
- 発光効率
- 電気的性能
- 放熱
- 防水性と耐環境性
概要
LED照明技術は、エネルギー効率の高い照明ソリューションの大きな飛躍を意味する。LED照明が何でできているのか、LED製造の工程フローを理解することで、LED照明の製造には最先端技術、精密工学、半導体のような先端材料が関わっていることがわかる。
レドリズムは完全なLED照明製造システムを持っています。私たちの 品質管理 そして 会社情報.ご自由にどうぞ。 お問い合わせ LED照明ソリューションのカスタマイズ
人々はこうも尋ねる
LEDはどのようにして光を生み出すのか？
LEDの発光原理は、半導体材料でできたPN接合に電流が流れると、接合部分で電子と正孔が再結合してエネルギーを放出する。このエネルギーが光子の形で放出されることで、可視光や他の帯域の光が発生する。
- 半導体PN：発光の基本構造。
- 電子-正孔再結合：発光が起こる物理的プロセス。
- 光子として放出されるエネルギー：再結合時に光に変換されるエネルギー。
- エレクトロルミネッセンス：電気エネルギーを光に直接変換すること。
照明に使われるLED素材とは？
LED照明は主にLEDチップ、パッケージ材料、駆動回路、ヒートシンク、レンズ、ケーシングで構成されている。
LEDの製造工程は複雑ですか？
LEDの製造工程は、半導体物理学、材料科学、熱力学、光学工学など、さまざまな精密工程を含む、実に複雑で技術的に困難なものである。
