한국어 Quando si parla di proiettori si sente spesso parlare di "angolo di emissione". Ma conoscete davvero l'angolo di emissione? Perché è così fondamentale per la copertura e l'uniformità dell'illuminazione? Questo articolo spiega in dettaglio il concetto e la formula di calcolo dell'angolo di emissione.

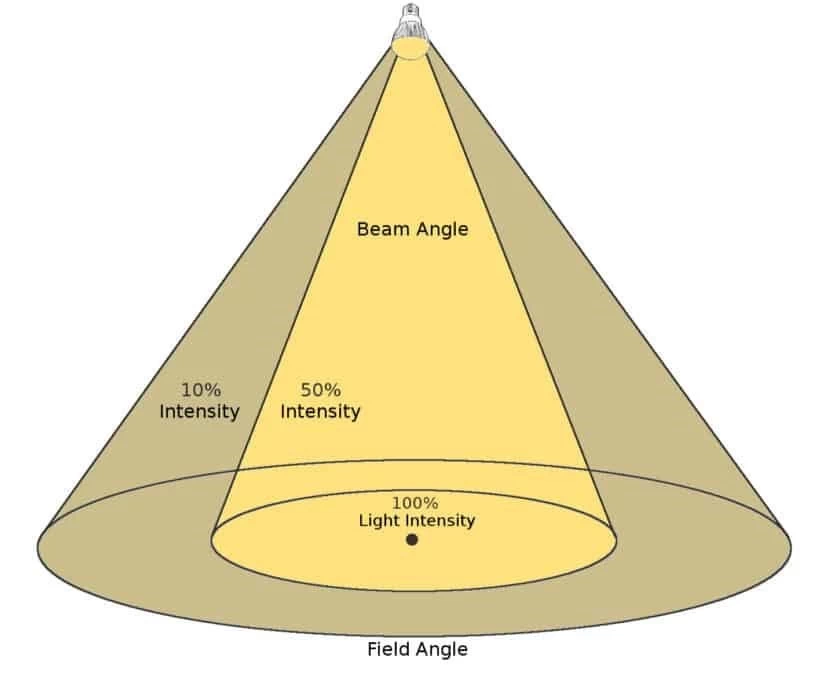

Che cos'è l'angolo del fascio?
L'angolo del fascio si riferisce all'ampiezza o alla diffusione del fascio di luce emesso da una lampada. La linea lungo la quale la luce emette la massima intensità luminosa è chiamata asse ottico.
- B50% (FWHM, larghezza massima a metà)
Questa è la definizione di angolo del fascio più utilizzata a livello internazionale. L'angolo tra le due direzioni in cui l'intensità luminosa scende a 50% dell'intensità massima sul piano dell'asse ottico della lampada è l'angolo del fascio. - B10%
L'angolo tra le due direzioni dell'asse ottico dell'apparecchio in cui l'intensità luminosa scende a 10% dell'intensità massima. Alcuni produttori utilizzano B10% perché indica un angolo di fascio più ampio.
Ad esempio: L'intensità luminosa centrale di un apparecchio di illuminazione è di 10.000 cd.
- L'intensità luminosa è massima a 0° (10.000 cd).
- L'intensità luminosa a ±30° è di 5.000 cd.
- L'intensità luminosa a ±45° è di 1.000 cd.
Quindi gli angoli del fascio sono: Angolo del fascio B50% = 60° (perché va da -30° a +30°); angolo del fascio B10% = 90° (perché va da -45° a +45°).

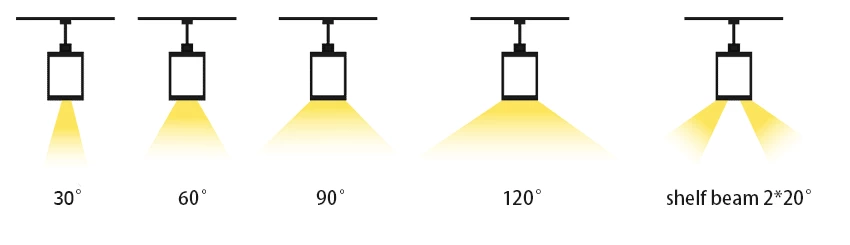

| Categoria | Intervallo tipico (°) | Applicazioni | Caratteristiche |
|---|---|---|---|
| Stretto | 10°-30° | Facciate, statue, messa a fuoco a distanza | Alta intensità, contrasto netto, area ridotta |
| Medio | 30°-60° | Ingressi, cortili, camminamenti | Copertura e luminosità equilibrate |
| Ampio | 60°-120° | Parcheggi, magazzini, campi sportivi | Area ampia, luce uniforme, lux centrale inferiore |
| Nota: gli intervalli sono valori tipici. L'angolo del fascio è solitamente definito a B50% (FWHM). | |||
Calcolatore dell'angolo del fascio
Il calcolatore dell'angolo di emissione che utilizziamo si basa su un angolo di emissione noto per stimare il campo di irradiazione e l'altezza di installazione. Questo perché l'angolo di emissione è un valore ottico misurato dal produttore in laboratorio e indicato nei parametri del prodotto.
Formula di calcolo dell'angolo del fascio: D = tan (θ / 2) × L
Significato:
- D = Raggio dell'area di illuminazione
- θ = Angolo del fascio
- L = Altezza di montaggio
Esempio di calcolo: Se le luci sono installate a 5 metri di altezza e hanno un angolo di emissione di 60°:
- D = tan(30°)×5 = 2,89m
Lo stesso vale per il calcolo dell'altezza di installazione quando si conosce il campo di irradiazione. Possiamo calcolare direttamente il risultato.
Formula: D = L × tan(θ / 2)
Come scegliere la giusta angolazione del fascio di luce?
Esigenze di illuminazione
- Per evidenziare sculture e dipinti (illuminazione d'accento): Scegliere un fascio stretto (15°-24°).
- Per illuminare pareti e quadri (illuminazione wallwash): Scegliere un fascio medio (24°-36°).
- Per fornire un'illuminazione spaziale di base o per illuminare i corridoi: Scegliere un fascio medio-ampio (36°-45°).
- Per illuminare un'intera stanza (illuminazione ambientale): Scegliere un fascio ampio (>60°).
- Per illuminare grandi aree esterne: Scegliere un proiettore con un fascio di luce molto ampio (>90°).
Distanza di illuminazione
Più la sorgente luminosa è lontana dall'oggetto da illuminare, più stretto è l'angolo del fascio richiesto per produrre la stessa dimensione del punto.
| Applicazione | Angolo del fascio consigliato | Motivo |
|---|---|---|
| Illuminazione di opere d'arte o statue | 10°-30° (stretto) | Concentrare la luce su una piccola area, creare contrasto |
| Illuminazione generale di ambienti o corridoi | 30°-60° (medio) | Copertura e luminosità equilibrate |
| Parcheggi, campi sportivi, magazzini | 60°-120° (ampio) | Illuminare in modo uniforme grandi aree, ridurre le ombre |
| Illuminazione d'accento per scaffali o vetrine | 20°-40° (da stretto a medio) | Evidenziate i prodotti senza spargere luce |
| Illuminazione di giardini o paesaggi esterni | 30°-90° (da medio a largo) | Forniscono un'illuminazione morbida e uniforme su piante e sentieri |
| Nota: gli angoli dei raggi sono approssimativi; scegliere in base all'altezza del soffitto e alle dimensioni dell'area. | ||
Conclusione
L'angolo del fascio determina la forma e la diffusione della luce. La comprensione e l'utilizzo dell'angolo del fascio di luce possono offrire un'esperienza di illuminazione migliore. Quando si sceglie una lampada, è importante concentrarsi sull'angolo di emissione, non solo sulla potenza (luminosità) e sulla temperatura di colore (colore).
Siamo un produttore professionale di illuminazione a LED per applicazioni industriali e commerciali. I nostri apparecchi offrono una varietà di angoli di emissione. Contattateci per personalizzare la vostra soluzione di illuminazione.
Le persone chiedono anche
Come misurare l'angolo del fascio?
L'angolo del fascio viene solitamente misurato dal produttore in laboratorio utilizzando un fotometro o un misuratore di luce. Il metodo standard consiste nel determinare l'angolo in cui l'intensità luminosa scende a 50% del suo valore massimo (B50%), in base ai dati IES o misurando direttamente sulla superficie.
Qual è l'angolo di emissione migliore per i proiettori?
L'angolo di emissione ottimale di un proiettore dipende dall'applicazione specifica:
- Angolo di emissione stretto (10°-30°): Utilizzato per evidenziare oggetti o aree specifiche.
- Angolo di emissione medio (30°-60°): Utilizzato per l'illuminazione generale dell'area.
- Ampio angolo di emissione (60°-120°): Utilizzato per illuminare grandi spazi come campi sportivi e parcheggi.
L'angolo del fascio di luce di un apparecchio di illuminazione è fisso dopo l'uscita dalla fabbrica?
Sì. La maggior parte degli apparecchi LED ha un angolo di emissione fisso definito dall'ottica. Per modificarlo è necessario sostituire la lente o il riflettore. Alcuni proiettori regolabili specializzati consentono di modificare l'angolo del fascio, ma per i proiettori tipici l'angolo del fascio è predeterminato.
